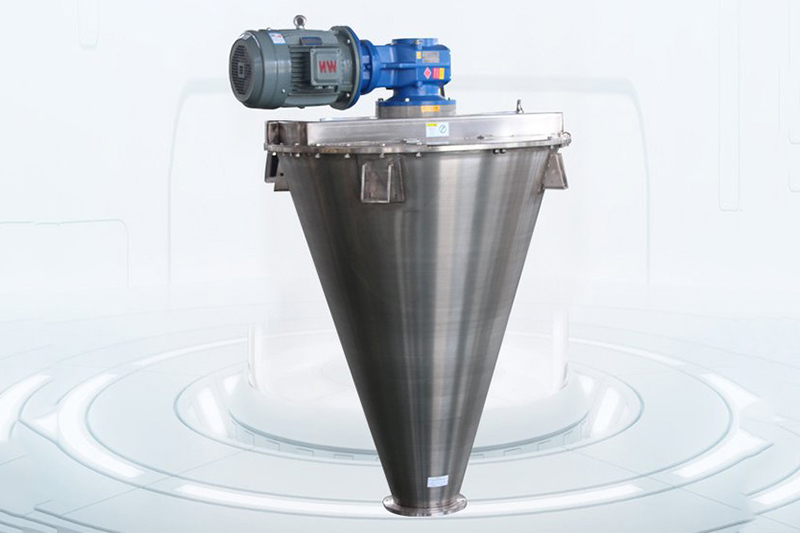

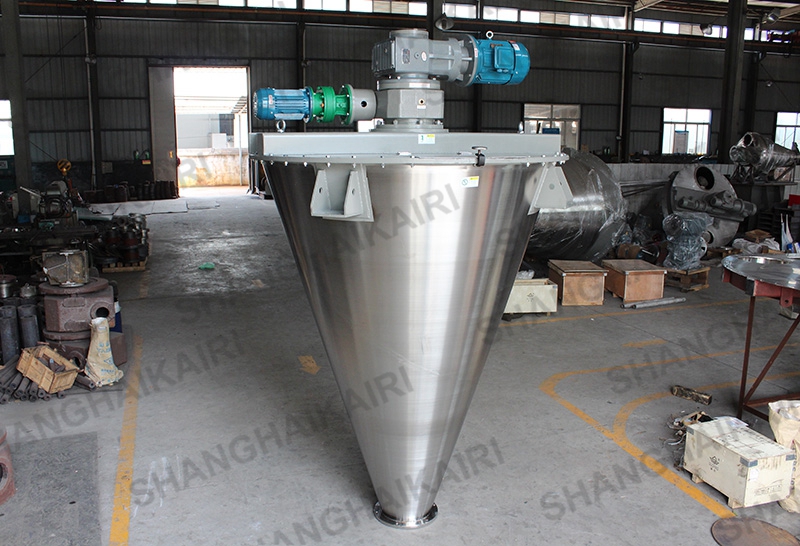

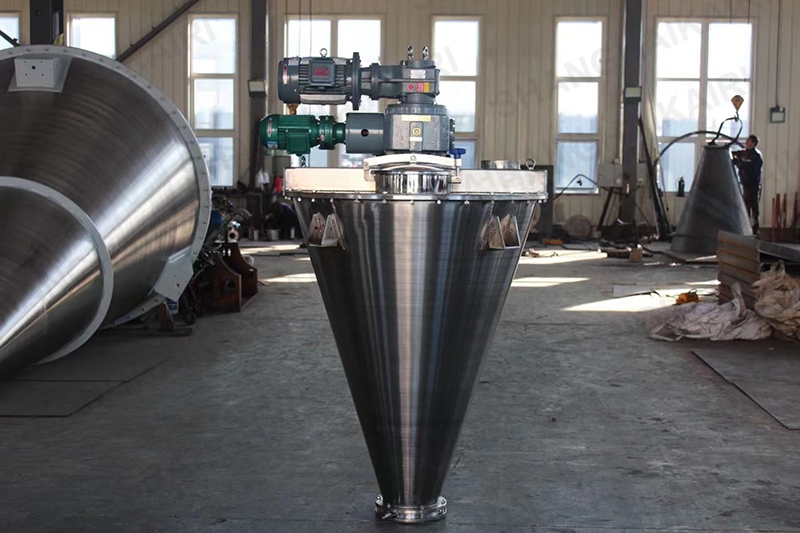

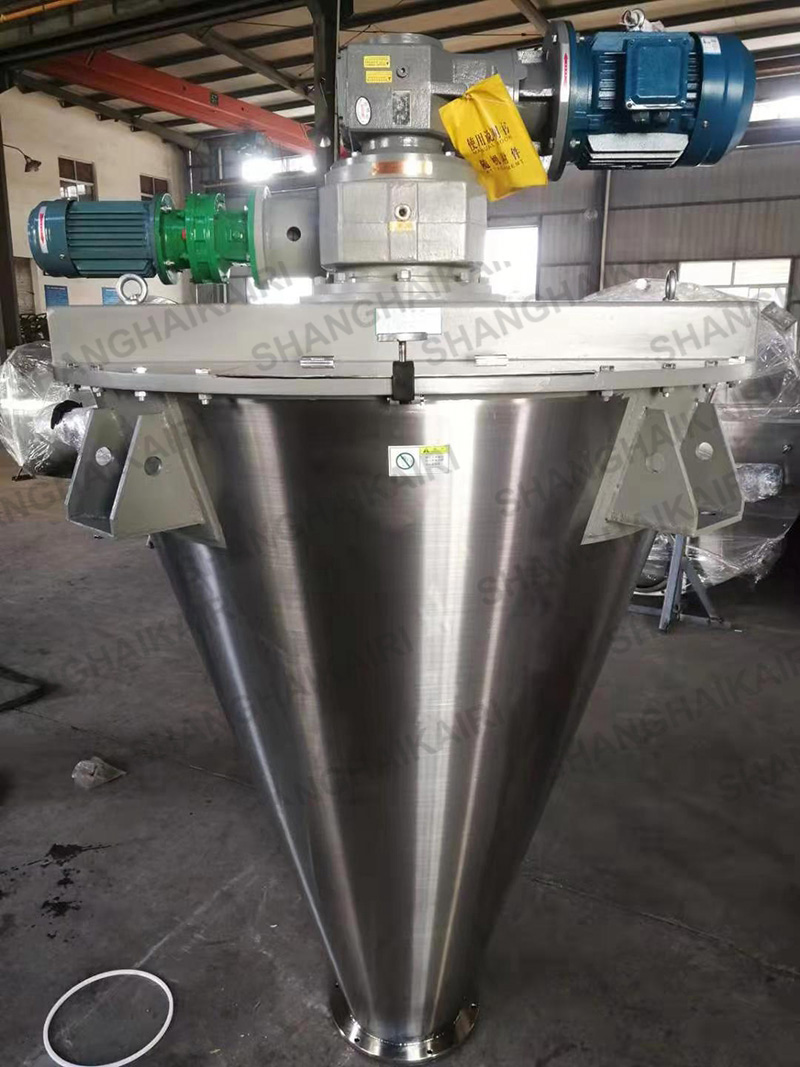

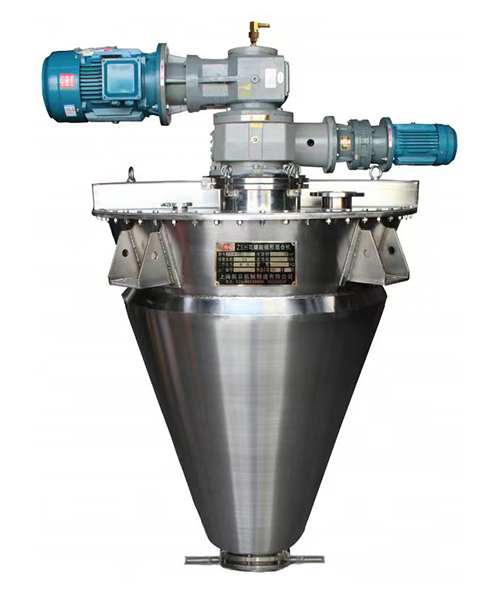

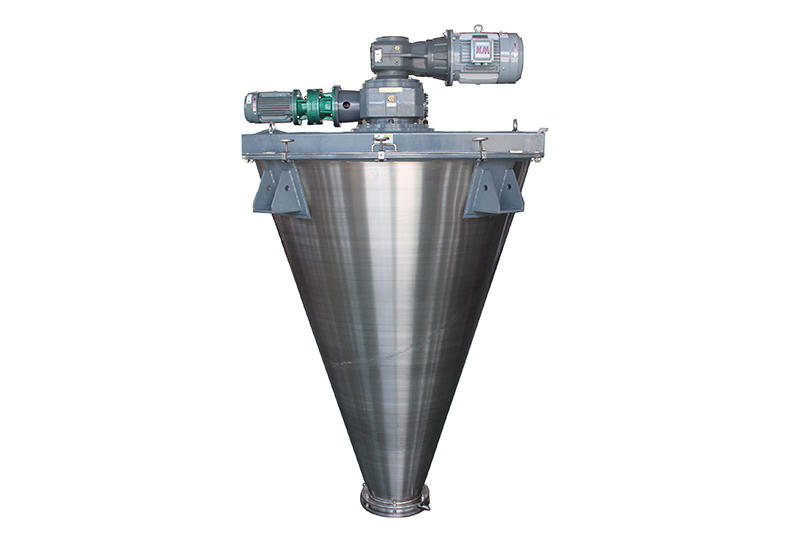

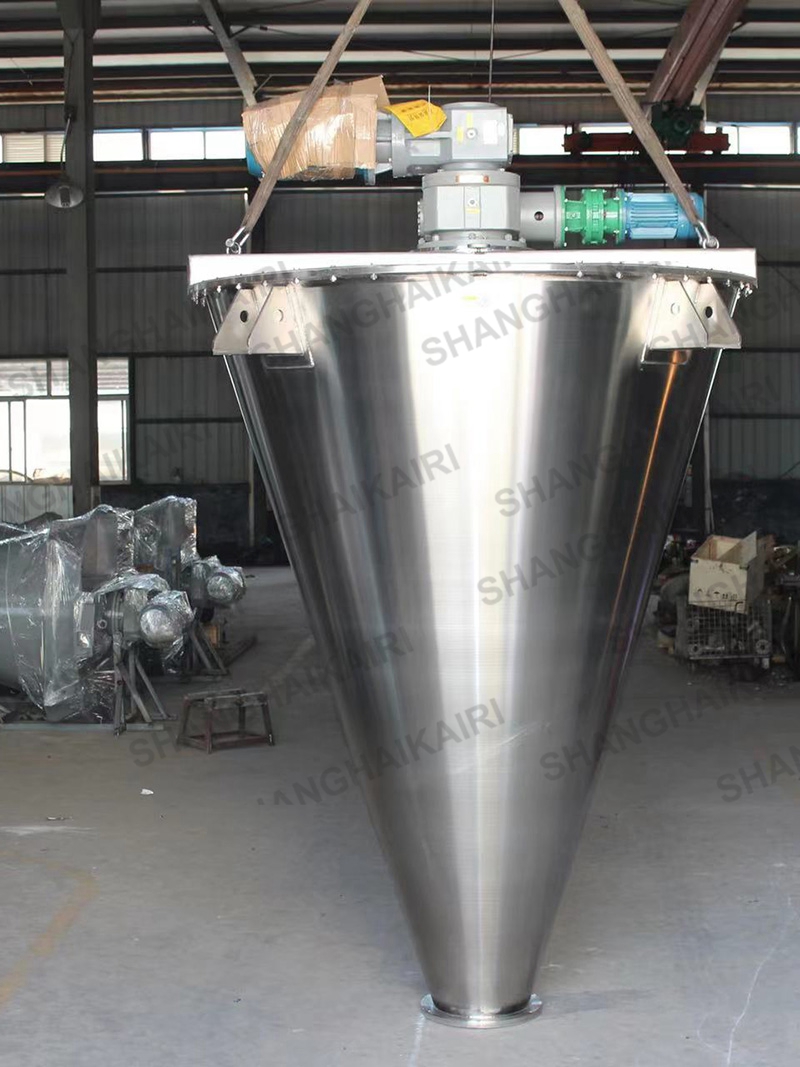

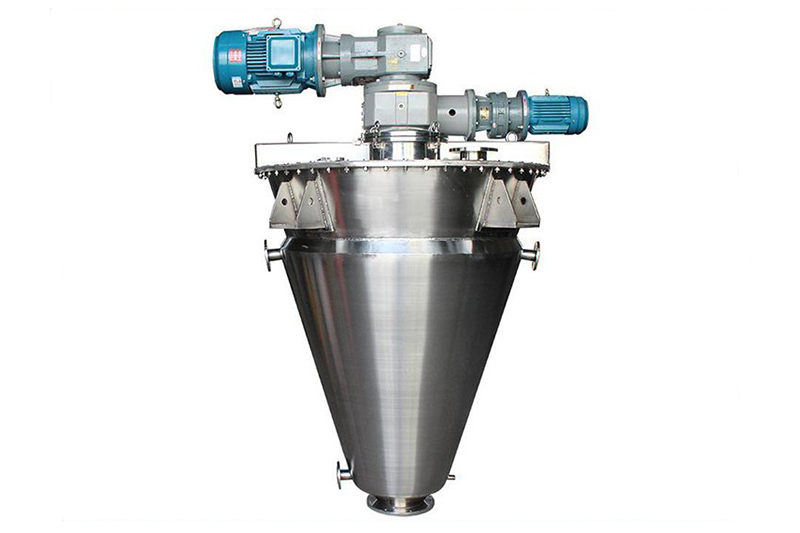

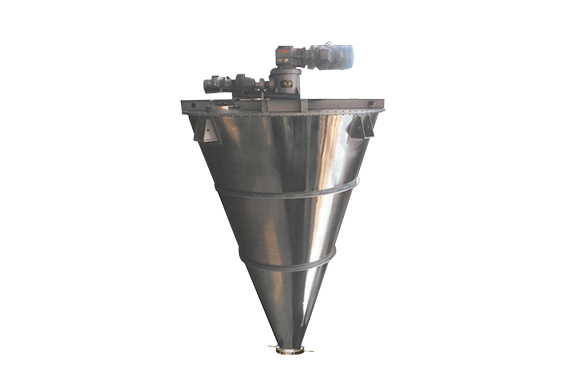

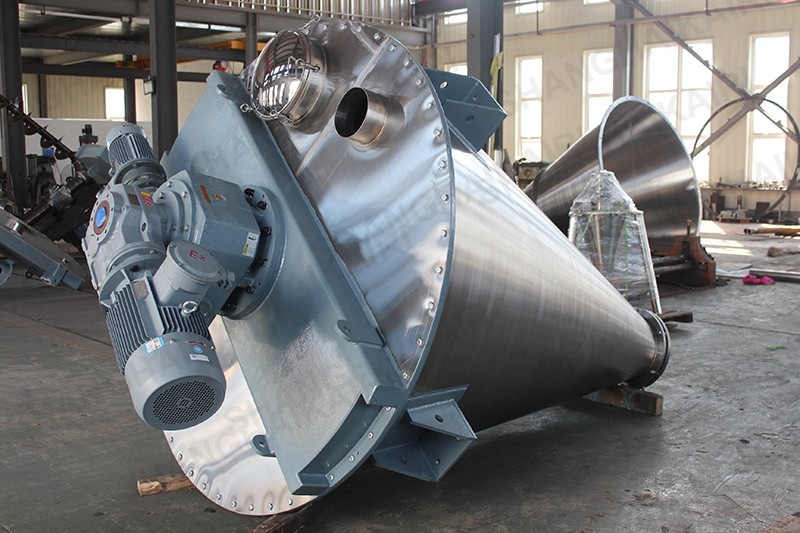

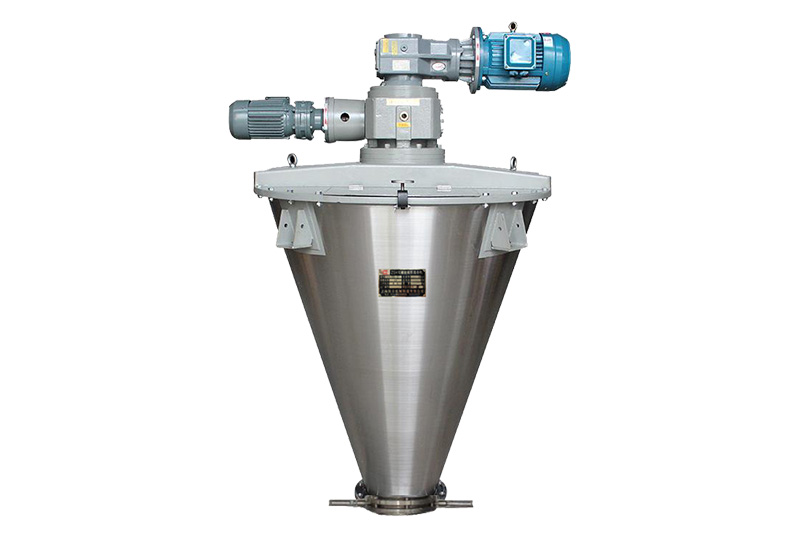

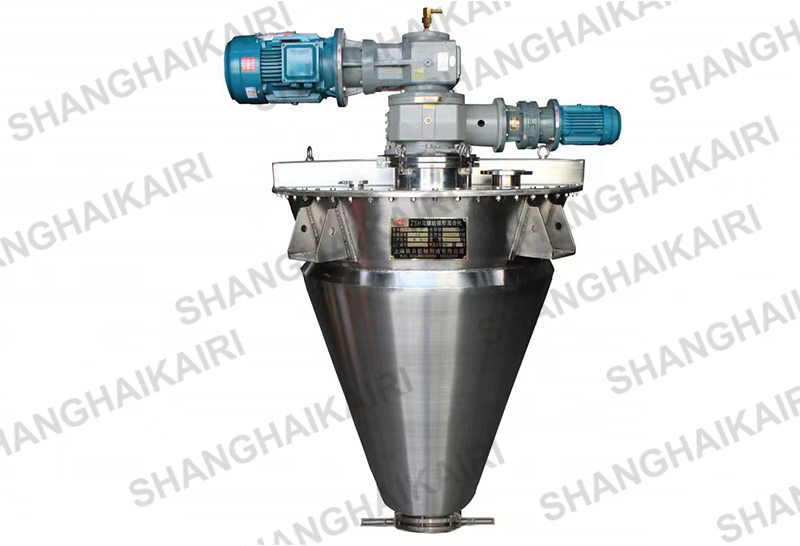

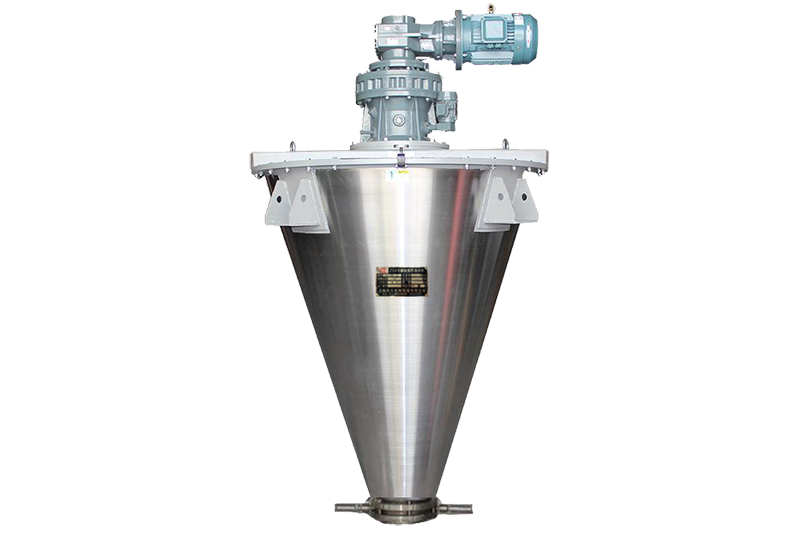

ZSH-系列雙螺旋錐形混合機

設備描述：

該系列機廣泛應用于化工、農藥、染料、食品、電池材料、稀土等行業，粉體與粉體、粉體與液體（少量）的混合。

設備特點：

1、具備對混合物料放料無殘留的高標準要求。

2、柔和的攪拌方式不破壞易碎物料如晶體料。

3、低能耗的攪拌效果更適用物料的化學反應。

4、上蓋可做成圓弧結構避免衛生清理死角。

該機混合型式先進、造型美觀、結構設計合理、比其他類型混合速度快，混合物料精度高，動力消耗低，裝載系數大，使用壽命長，操作條件良好，清理、維護方便。該機筒蓋部分可掀起打開，清洗方便；獨立設計，創新大開門卸料結構，出料迅速，無殘留，解決了以往轉盤式（老式）出料不通暢，阻擋夾帶物料，殘留量多、不易清洗和拆裝等缺點。本系列混合機集國內外同類產品之優點，并設計帶有噴液裝置，設備工作時兩根非對稱螺旋按順時針快速自轉，將物料向上提升。同時又沿筒臂慢速公轉，促使物料在機內流動，短時間內達到高精度混合。

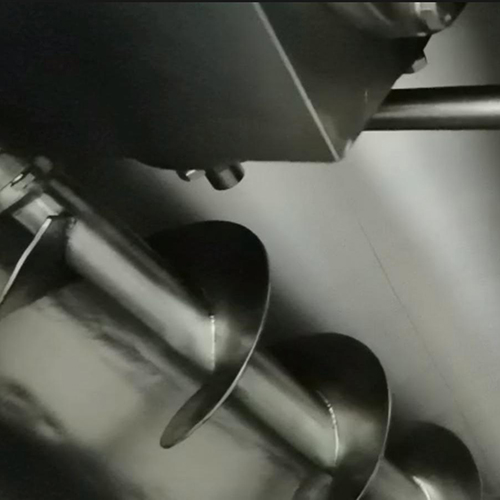

ZSH型雙螺旋錐形混合機的攪拌部件為兩條不對稱長短螺旋；二條螺旋在繞自己的軸線自轉轉動的同時,還借助懸臂的轉動，環繞錐形容器的中心軸，沿錐形容器的內壁做行星公轉運動；本設備通過螺旋的自轉、轉臂帶動的公轉使物料反復提升，在錐體內產生剪切、對流、擴散等復合運動，短時間內達到混合均勻、精度高。該機的優點是應用范圍廣、適應性強、容積大、出料無殘留、效率高、節能。

ZSH型雙螺旋錐形混合機適用于粉料與粉料、顆粒與粉料、粉料與少量液體的混合，廣泛應用于化工、染料、顏料、農藥、獸藥、醫藥、塑料及助劑等行業。該機對混合物適應性廣，對熱敏性物料不會產生過熱，對顆粒物料不會產生磨碎，壓潰，對比重懸殊和粒度不同的物料組成的混合不會產生分層、離析現象；對粗粉、細粉、纖維或片狀物料的混合都有很好的適應性。

本機根據用戶需要可配備加重型、真空型、防爆型、加溫冷卻型（夾套式）。

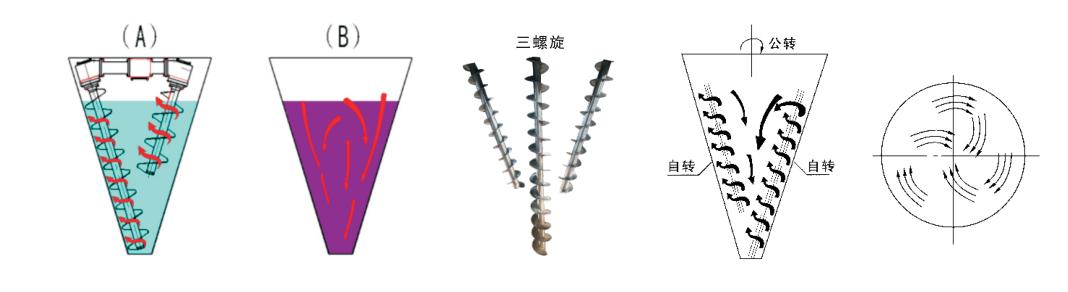

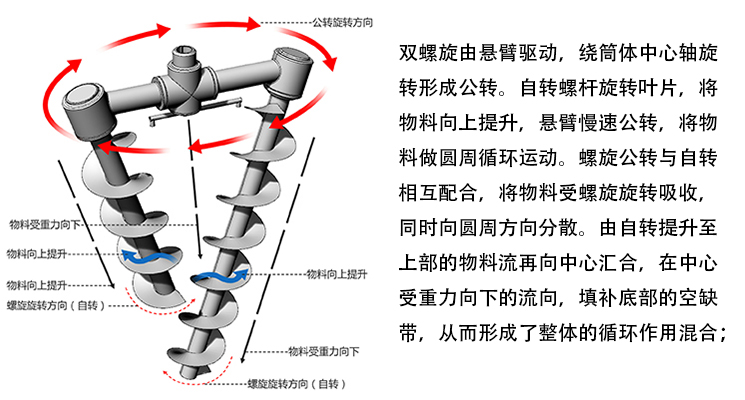

物料在雙螺旋錐形混合機內翻動示意圖

混合機二條非對稱長短螺旋的快速自轉，將物料向上提升，形成二股沿筒壁自下向上的螺柱形物料流。

轉臂帶動螺桿的公轉運動，使螺旋外的物料不同程度地進入螺柱包絡線內，一部分物料不同被錯位提升，另一部分物料又被拋出螺柱，從而達到全圓周方位物料的不斷更新擴散，被提升到上部的二股物料，再向中心凹穴匯合二股物料匯合，并形成一股向下的物料流動，補充了底部物料空穴，從而形成對流循環的多重混合效果。

由于上述運動的復合，使物料在較短的時間內獲得了均勻混合，混合精度高。

需要混合的工作液體由接頭輸入，經過管路、噴頭，均勻噴灑在筒體中運動的物料內。

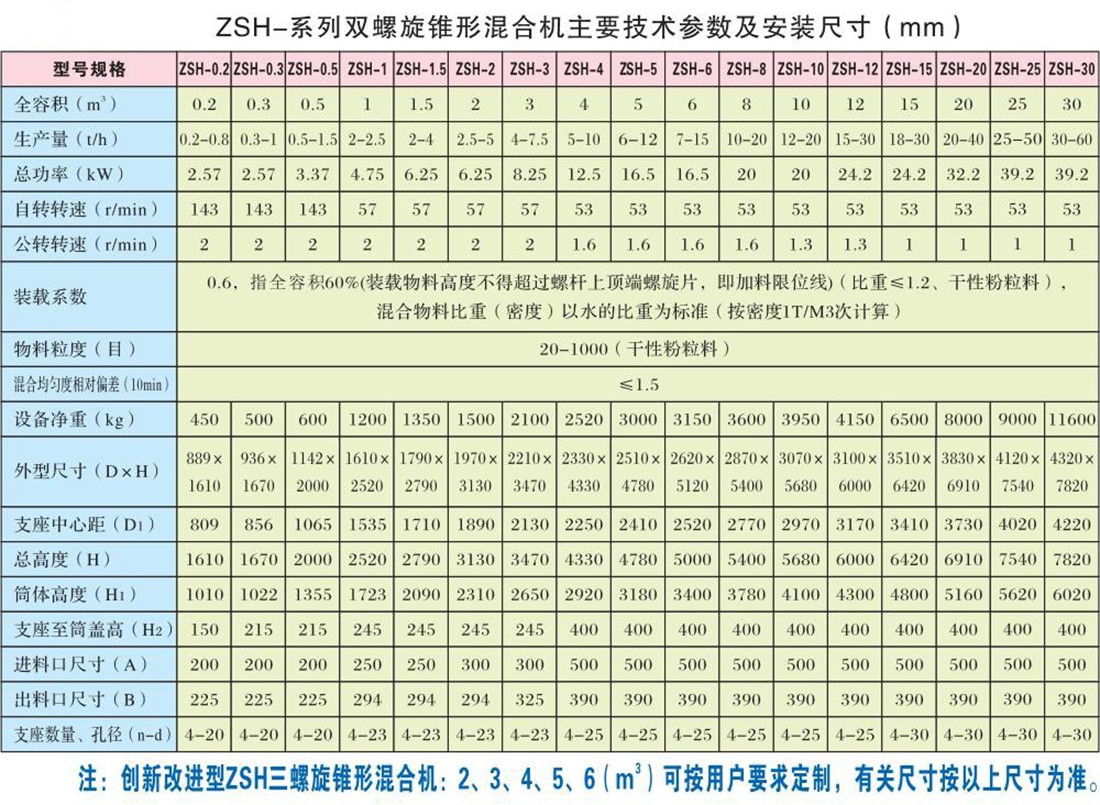

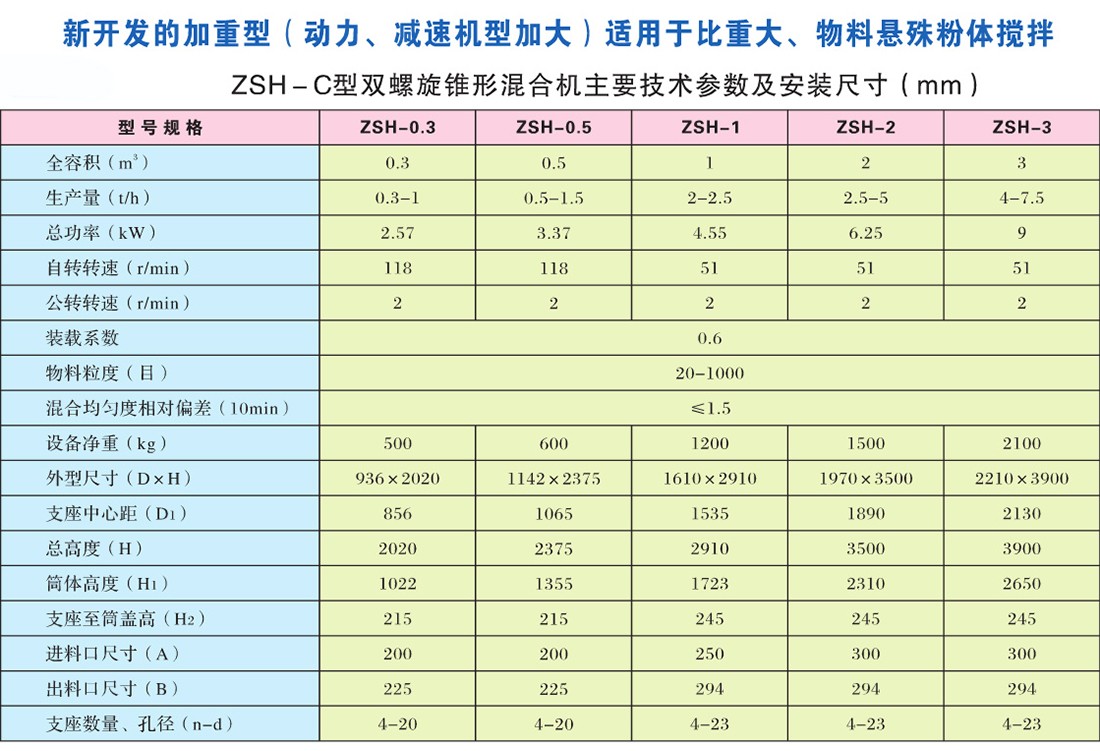

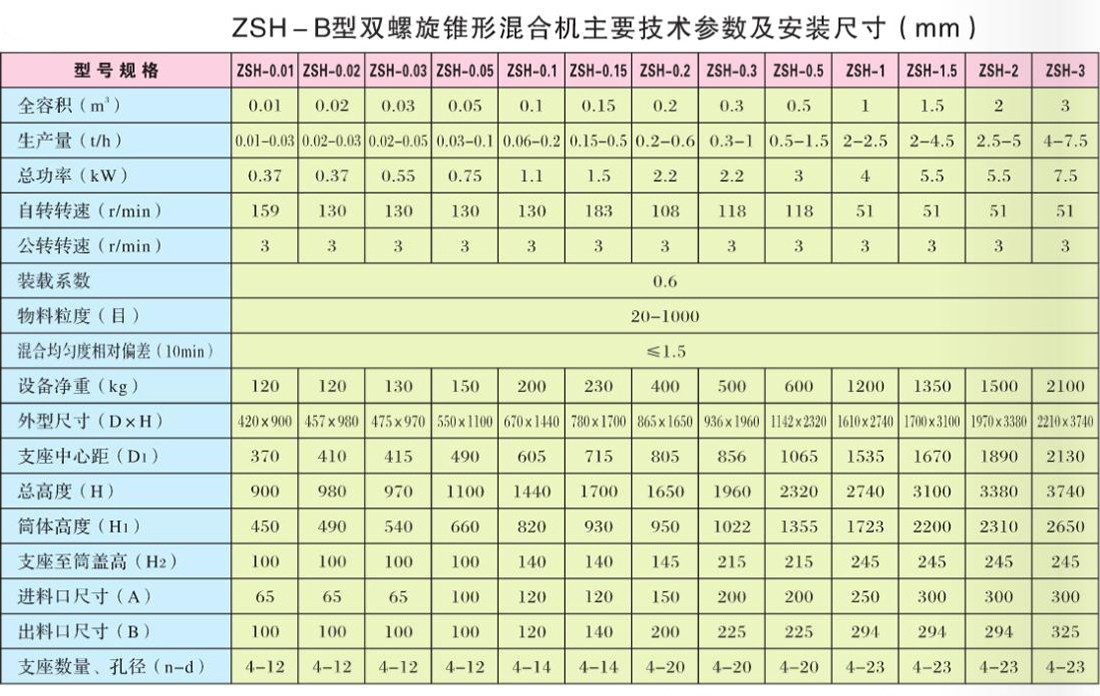

注：因設備改進或客戶定制，表內參數與產品不一致時，以實物為準。

A、設備的外觀處理與選材制作:

筒體外觀處理分為：滾花（常規）、噴漆、拉絲、鏡面與噴砂，選材時區分混合部分金屬材料類別，不銹鋼用“P”、碳鋼用“C”、筒體內部拋光數值基本為Ra1.6（常規），筒體內部也可噴涂碳化鎢，特氟龍等耐腐材料。有關要求在訂貨時提出說明。

設備材質可選用碳鋼C、不銹鋼P(yáng),304、321、316L等，不同的材質也可互相結合以達到理想的組合效果。

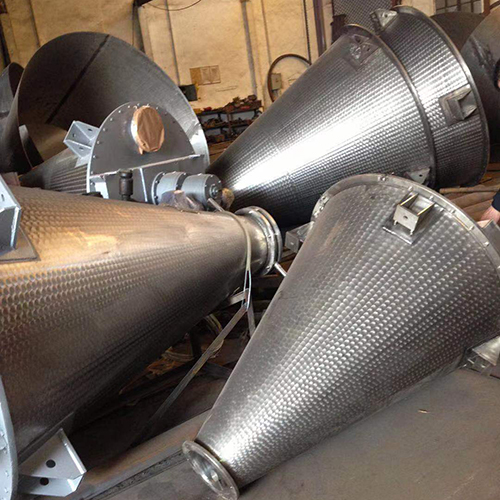

滾花（常規）

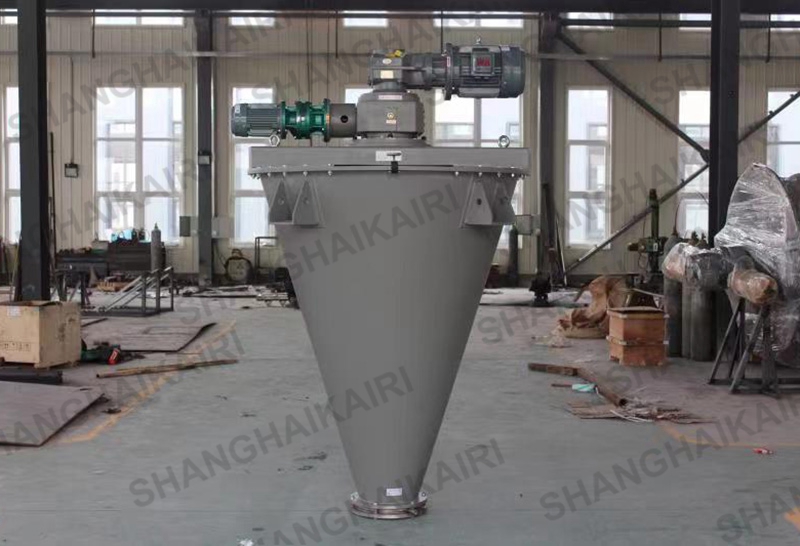

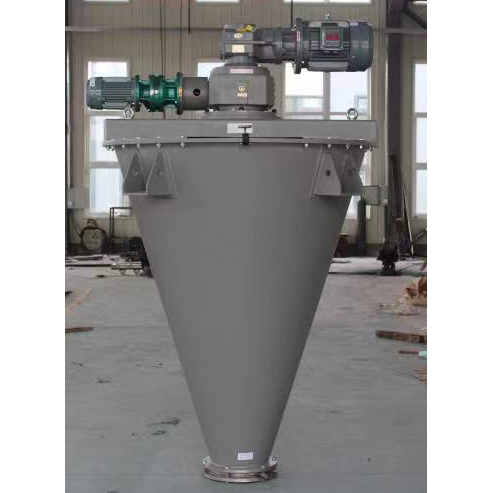

噴漆處理

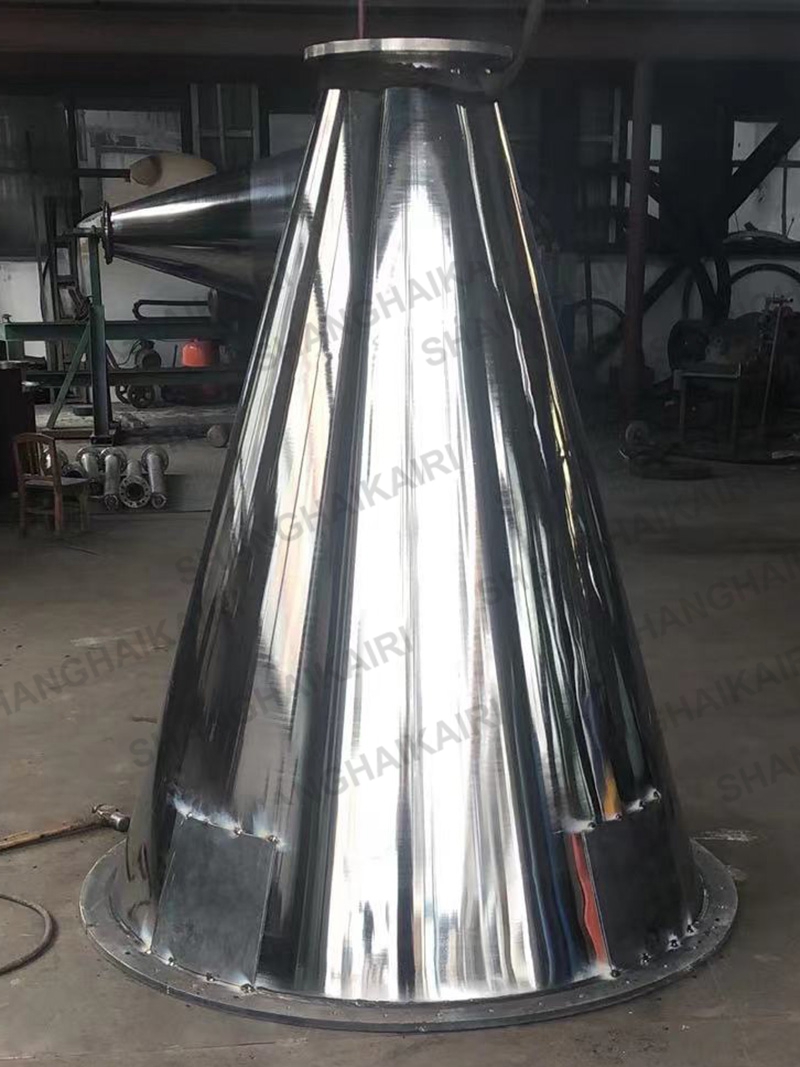

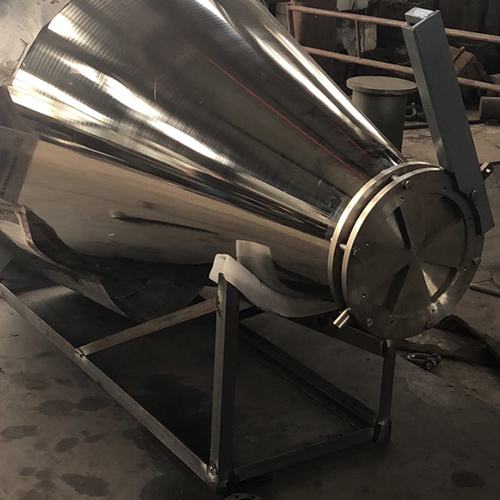

筒體外內部拋光Ra1.6(常規）

B、驅動裝置：

錐形雙螺旋混合機可根據混合物料的堆積密度、粒目等因素，選擇理想的驅動方式，傳動減速機采用：擺線針輪、齒輪與擺線針輪、雙蝸輪、齒輪與蝸輪、齒輪與齒輪等。電機可配：普通電機、防爆電機、變頻電機等。

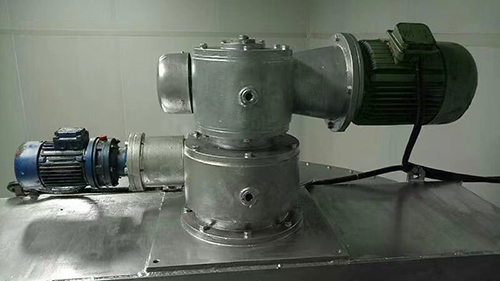

蝸輪蝸桿減速機（0.3m3-3m3）

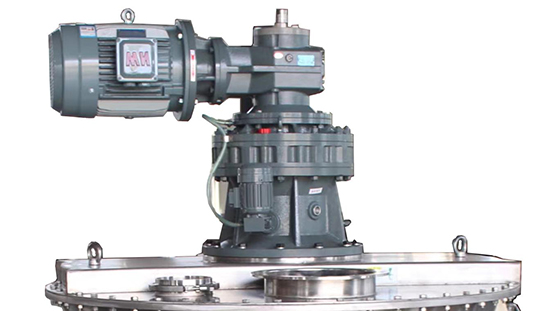

擺線針輪減速機（0.08m3-10m3）

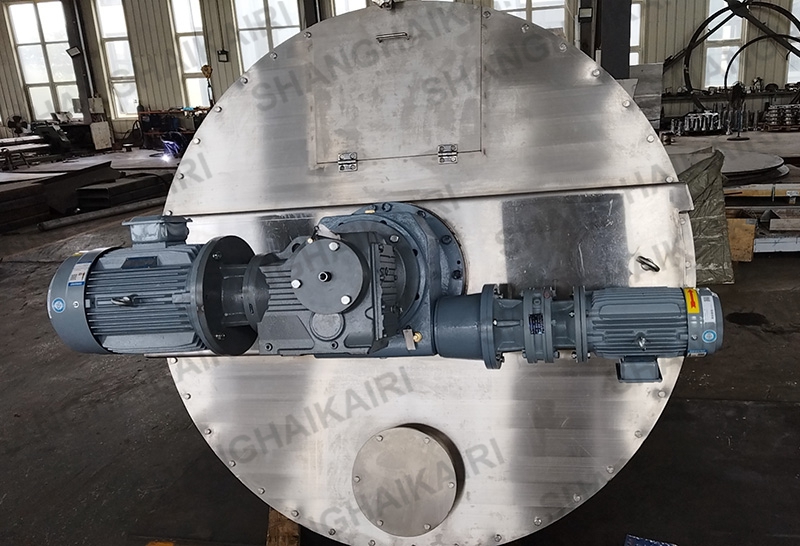

齒輪與擺線減速機（0.3m3-10m3）

C、出料方式：

混合機出廠時均配有梅花型轉盤式錯位閥，可控制放出料速度。大開門出料閥可快速的將物料從筒體內排出，按用戶要求該機也可裝配蝶閥、閘閥、球閥等國標閥門。出料閥的操作方式，手動用S、電動用J、氣動用Q。

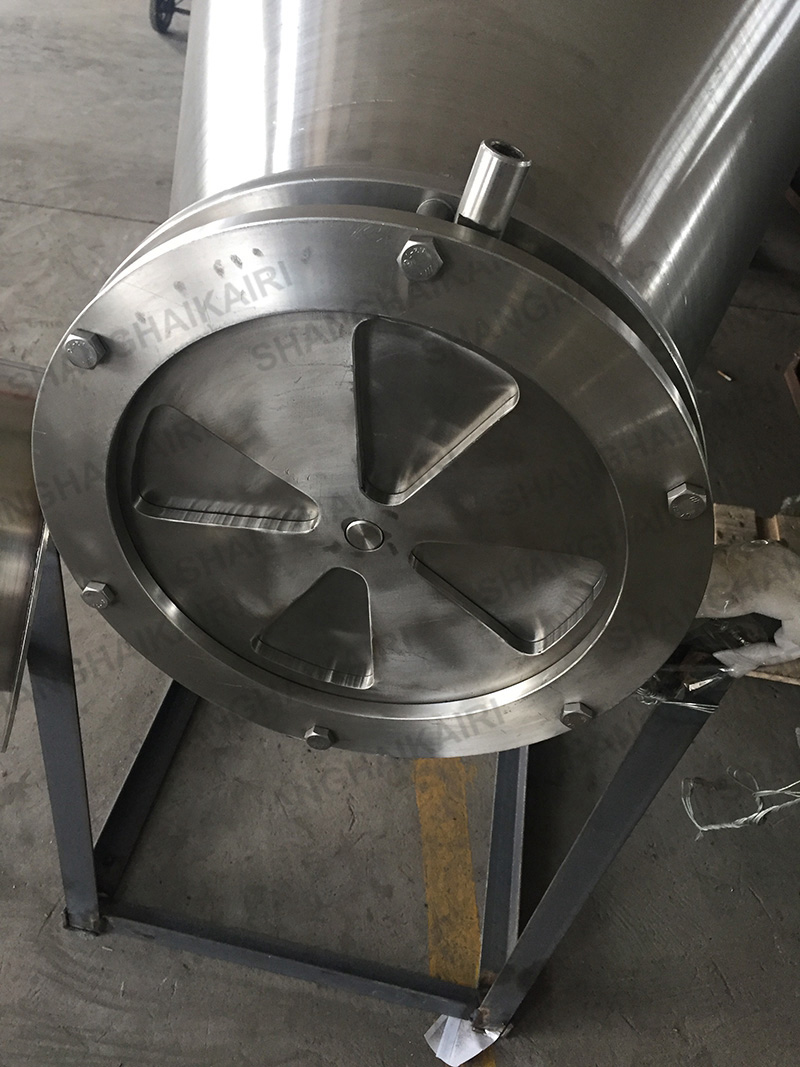

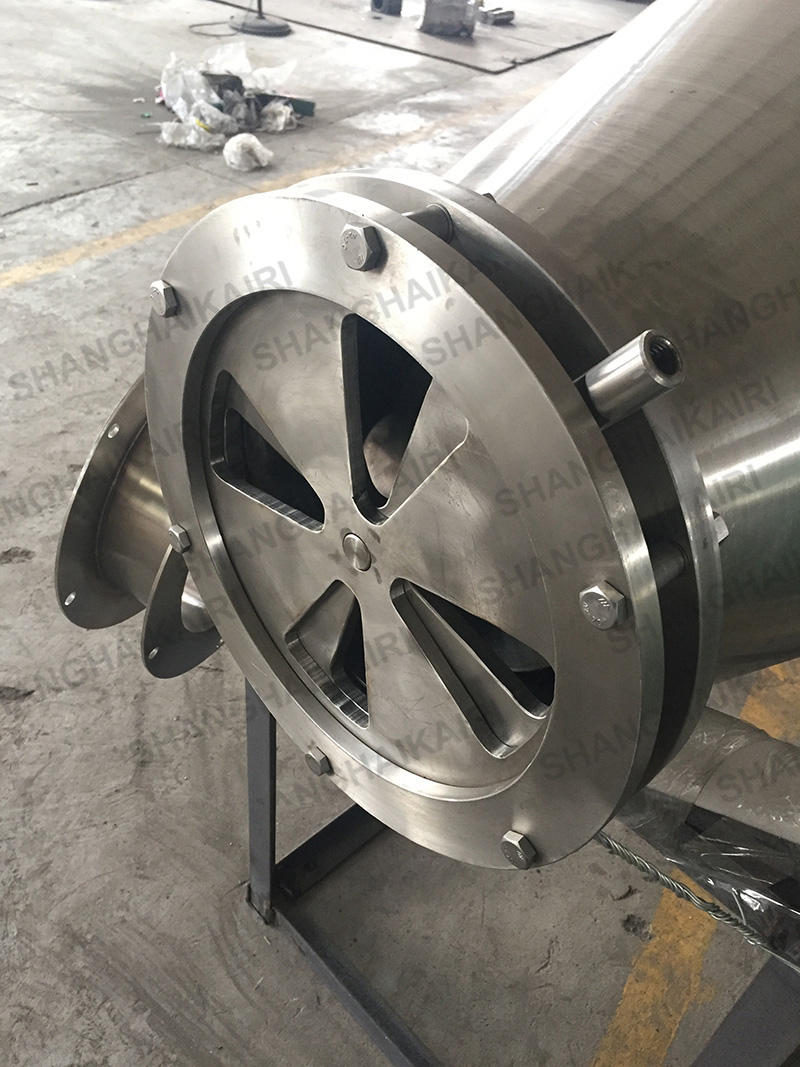

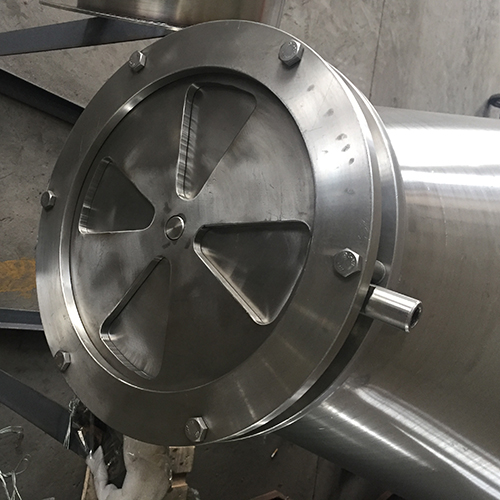

梅花閥（常規）

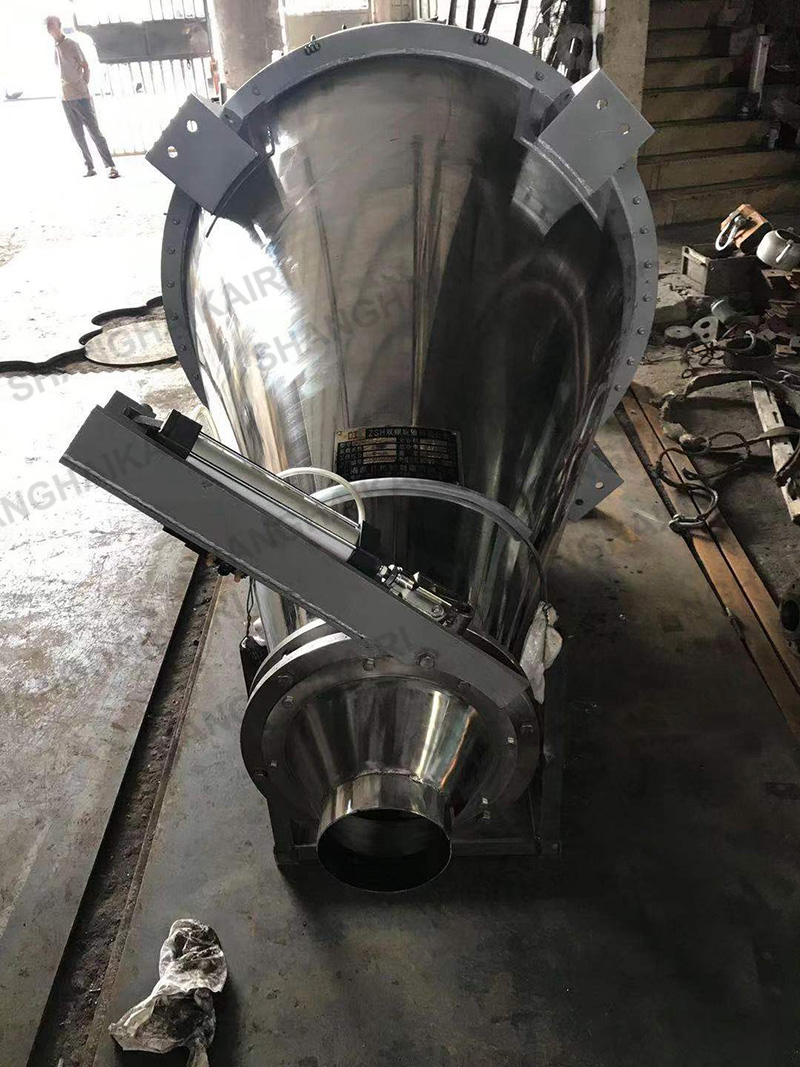

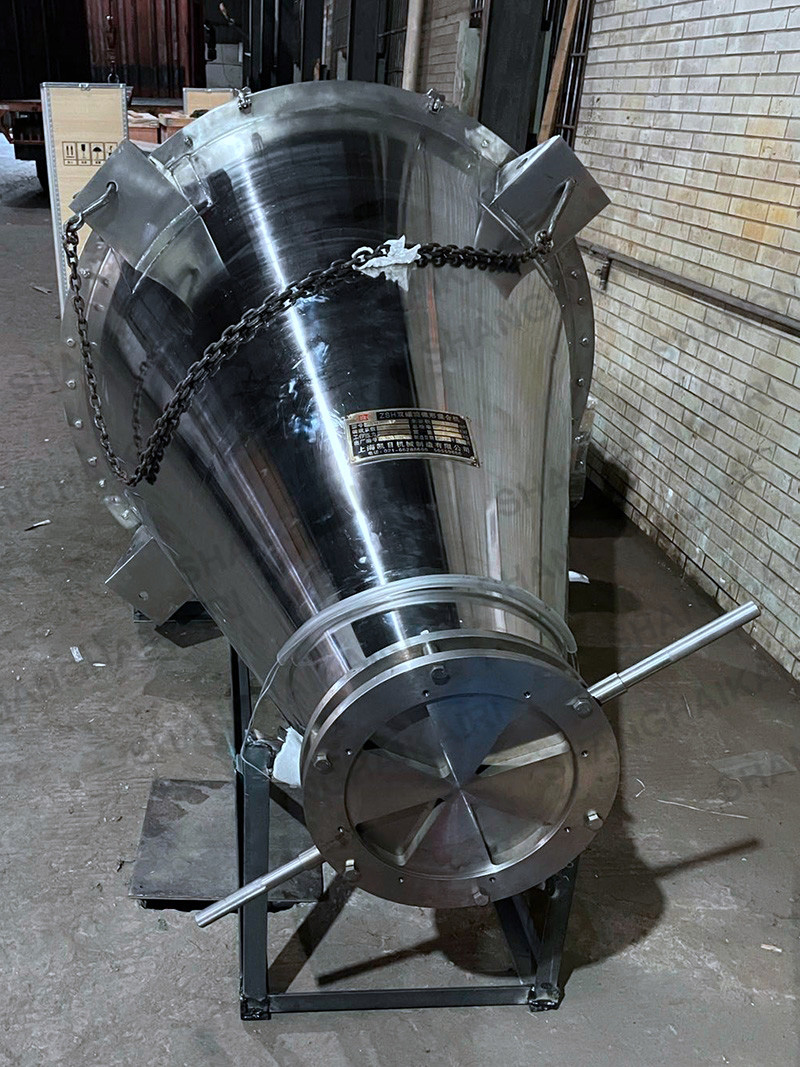

大開門出料閥

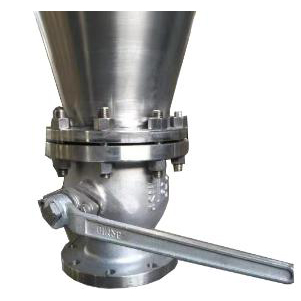

手動球閥

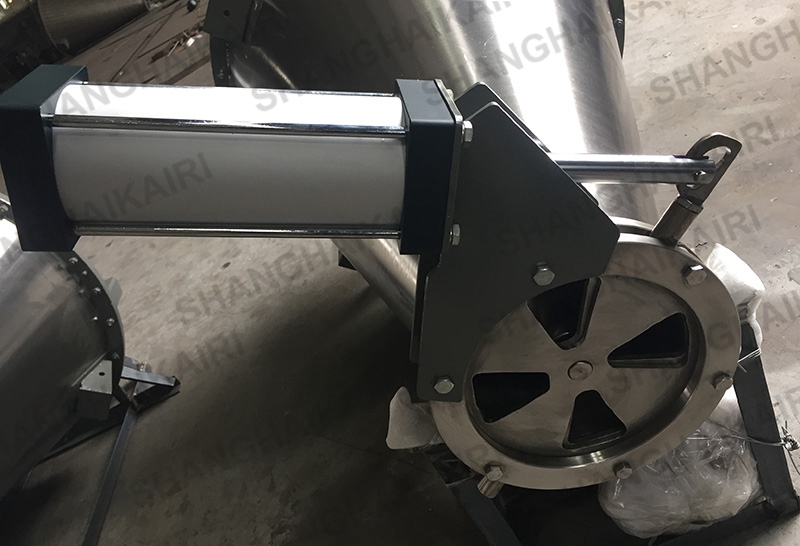

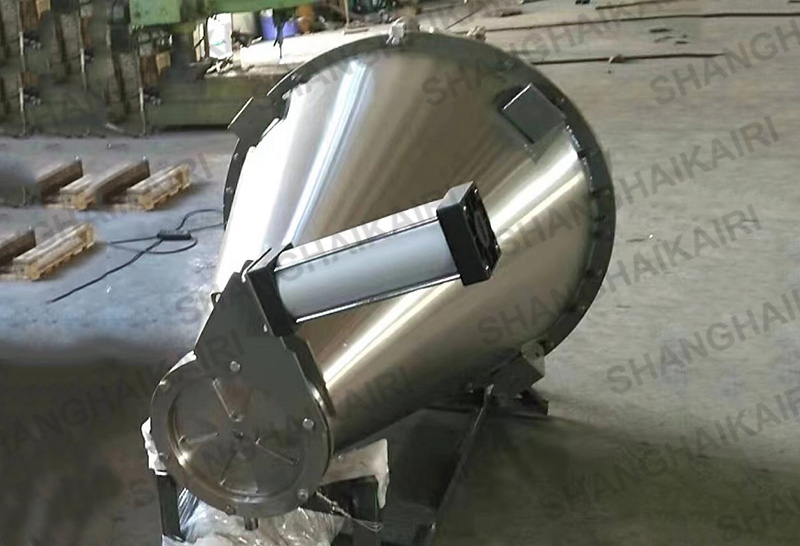

氣動出料

D、開口布局

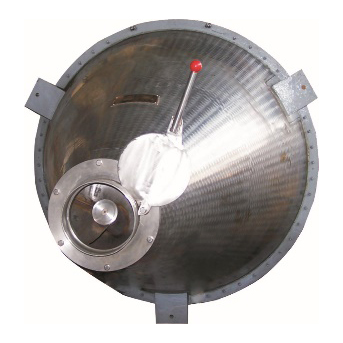

混合機筒蓋上設有若干孔，供進料、觀察、清洗、維修用，按照用戶的不同要求進行改造：全開式、半開式翻蓋、排氣孔、除塵孔、國標法蘭對接等。

常規開口
國標法蘭開口

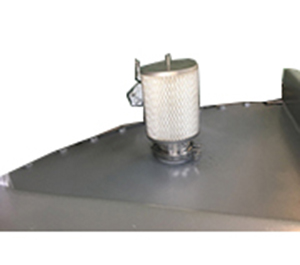

除塵口
客戶要求開口

E、配套與定做

混合機可配備：電控箱、螺旋上料機、斗式上料機等。

本公司定制雙螺旋混合機，常規筒體外進行夾套。一般可進行水蒸氣加熱及電熱絲加熱、水冷卻等；以便客戶對物料的溫度進行控制?？焖倜撔妒椒奖憧蛻?，拆下筒體進行清洗。

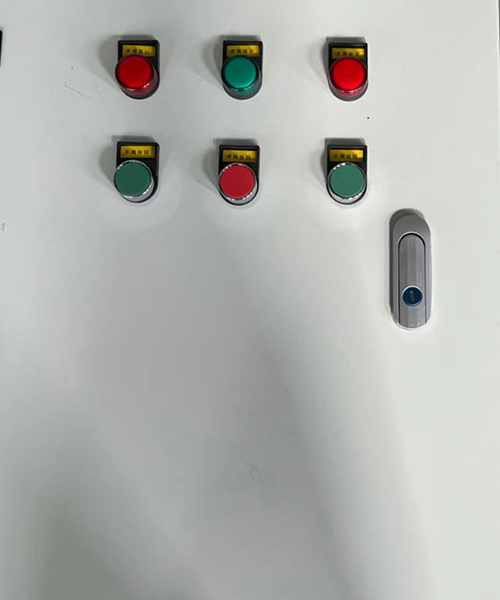

電控箱

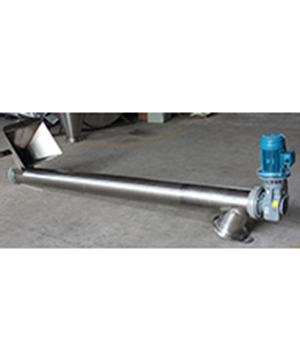

螺旋上料機
外加不銹鋼套

上海凱日專注生產的凱日牌系列雙螺旋錐形混合機，廣泛應用于染料、鈦白粉、明膠、納米材料、科研、醫藥、農藥、畜藥、食品、乳制品、食品添加劑、香精、香料、果粉、方便面調料、釀造、食鹽、碘鹽、多品種鹽、味精、調味粉、咖啡、飼料、飼料添加劑、預混料、濃縮料、化工、助劑、化肥、化學、生物、輕工、冶金、礦山、陶瓷、顏料、涂料、塑料、橡膠、碳素、水泥、外加劑、建材、耐火材料、砼添加劑、電池、鋰電新材料、電子等各行各業中粉體與粉體混合，粉體中添加微量液體混合，液體與液體混合，液體與粉體；顆粒、片狀、短纖維的組合性混合。對混合物適應性強，對過敏性物料不會產生過熱、壓饋、磨碎，對比重懸殊和粒度不同的物料的混合不會產生分層、離析等現象。
